VT立式鉆攻加工中心
產品特點
VT鉆工加工中心三軸采用靜音C3級絲杠，摩擦損失小，定位精度高，保證機床各軸的高動態性能。配置參數
VT立式鉆攻加工中心技術參數
項目 | 單位 | VT60B | |
| 行程 | X軸行程 | mm | 1100 |
Y軸行程 | mm | 600 | |
Z軸行程 | mm | 350 | |
主軸鼻端至工作臺面距離 | mm | 250~600 | |
主軸中心至立柱距離 |
| 468 | |
| 工作臺 | 工作臺尺寸 | mm | 1200*600 |
工作臺載重 | Kg | 400 | |
T形槽（尺寸×數量×間距） | mm | 14H7*5*120 | |
| 進給 | X/Y/Z軸快速進給速度 | m/min | 60/60/60 |
| X/Y/Z軸切削速度 | m/min | 20/20/20 | |
加速度 | 1g | ||
| 主軸 | 驅動方式 | 直連式 | |
| 主軸維度 | BT30 | ||
| 轉速 | rpm | 12000 | |
| 功率 | kw | 3.7/7.5 | |
| 扭矩 | N·m | 23.6/47.7 | |
| 精度 | X/Y/Z軸定位精度（半閉環） | mm | 0.008（全長） |
| X/Y/Z軸重復精度（半閉環） | mm | 0.005（全長） | |
| ATC | 刀庫形式 | 轉塔式 | |
| 刀庫容量 | 21 | ||
| 最大刀具尺寸 （滿刀直徑/空鄰刀直徑 /長度） | mm | Φ100/Φ140/Φ250 | |
| 最大刀具重量 | kw | 3 | |
| 其他 | 氣源壓力 | MPa | 0.65 |
| 電源容量 | KVA | 25 | |
| 機床外形尺寸（長*寬*高） | mm | 2760*2600*2720 | |
機床重量 | Kg | 6000 | |
視頻展示

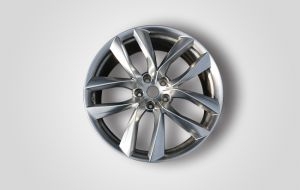

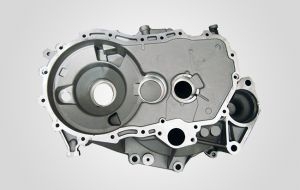

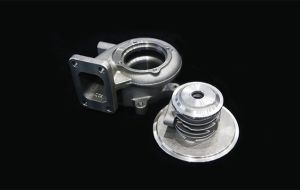

產品應用
應用
應用
應用
應用
標準配置
數控系統
三軸滾珠線軌
三軸滾珠絲杠
主軸錐孔吹氣
主軸氣幕防塵
底盤沖屑
導軌防護罩
三色燈
自動潤滑系統
機床整體式護罩
工件水冷
手持脈沖發生器
熱交換器
工作燈
絲杠預拉
墊鐵和調整螺栓
隨機操作及維修手冊
哪項選配，最適合您？
數控系統：FANUC 31i
SIEMENS 828D/840Dsl
立柱整體加高200mm
立柱整體加高400mm
Z軸行程加長200mm
中心出水（20/30/50/70bar）
機床全封閉式防護（含頂罩）
12000rpm電主軸
全閉環光柵尺
油水分離裝置
手動直角頭
手動延長頭
手動萬向頭
手動直角延長頭
手動雙頭直角銑頭
手動立臥頭
自動直角頭
自動延長頭
自動萬向頭
自動直角延長頭
全自動銑頭頭庫
手動銑頭頭庫
工件自動測量裝置
主軸環噴
